“传统上，IC（集成电路）制造过程有着复杂的工艺步骤，包括光刻、蚀刻、掺杂等众多环节。如果一项研究能够实现与 IC 制程的无缝衔接，意味着它可以避免在不同工艺之间进行繁琐的转换和适配。例如，在一些新型材料或新工艺的引入过程中，如果能够无缝衔接，就不需要对现有的 IC 生产线进行大规模的改造，从而节省了大量的人力、物力和时间成本。”
随着集成电路制程持续微缩至物理极限，其加工成本飙升。以2 nm节点为例，单片晶圆加工成本已突破30 000美元，高昂的成本迫使先进制程的利润空间大幅压缩。在集成电路制造流程中，光刻图案化环节占据了总成本的显著比重（60%），因此开发兼具高精度与低成本的新一代图案化技术成为IC产业的迫切需求。尽管自组装、纳米压印等替代方案因其各自优势而受到业界青睐，并已获得数十亿美元研发投入，但由于种种技术瓶颈，至今仍未能全面实现产业化替代。

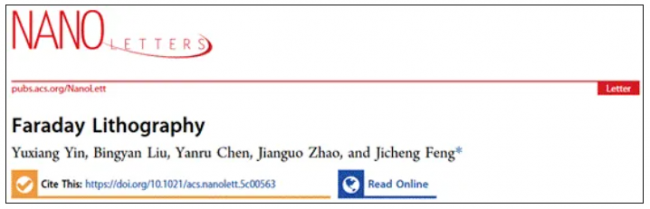

近日，上海科技大学冯继成课题组（AIL）成功开发出一种新型图案化加工方案，可与IC制程无缝衔接。相关研究成果以题为“Faraday lithography”发表于国际学术期刊Nano Letters，并获选为补充封面。
论文链接：
https://doi.org/10.1021/acs.nanolett.5c00563
Faraday Lithography的加工图案超越了深紫外光刻（DUVL）的精度。作者使用自研的法拉第3D打印技术（Faraday 3D printing，http://www.jcfenglab.com/），利用其电场本征的聚焦能力，将原图案特征尺寸缩小至少十倍，然后将所打印的金属纳米结构作为硬掩膜进一步刻蚀，获得了基于硅片和石英基底的高质量图案（图1）。因该技术首先通过法拉第3D打印进行纳米结构的硬掩模制造，然后通过刻蚀基底材料获得图案，故延续了法拉第3D打印的命名方式，将该加工方式命名为Faraday lithography（FL，法拉第转印）。

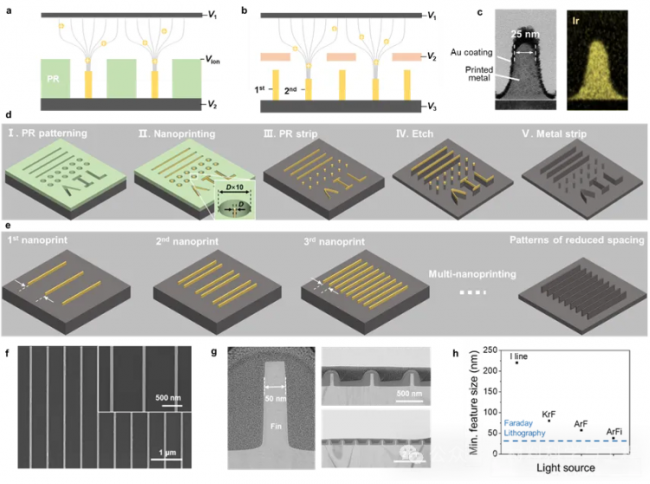

图1. FL工艺流程以及所制备的图案。
通过FL制备的50纳米线宽图案，其边缘粗糙度（LER）仅为亚纳米级（图2）。

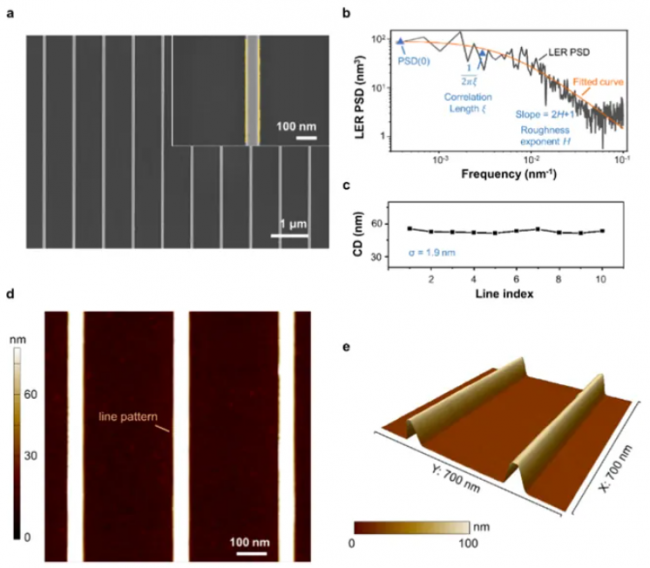

图2. FL图案的质量表征。
研究还证实了FL在处理复杂图案方面的卓越能力。FL也展示出不受基底限制的加工能力（图3）。举例来说，由于光刻采用光来写图案，所以基底透明度对于其参数选择有重要影响。对于FL，虽然首先通过预设的电场拓扑构型进行打印纳米结构，但基底的导电性与否以及透明与否并不影响获得高质量的图案。

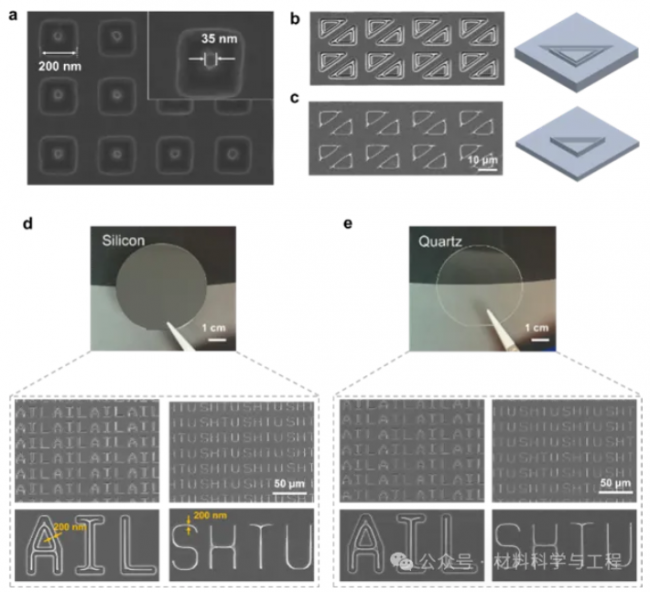

图3. FL对于不同图案以及基底的适配度。
除二维图案外，FL还展现出独特的三维图案化加工能力（图4）。这源于法拉第3D打印对于纳米级精度结构的高度空间自由。所打印的复杂的三维纳米结构定义了金属腐蚀液可以通过的路径，从而制备出传统光刻技术几乎无法实现的纳米级三维孔洞结构。除IC制程之外，此类结构在超构材料、微流控、光子晶体等领域未来可期。
图4. 通过FL加工三维图案。
冯继成课题组自研的FL设备不仅在制造成本有显著优势，其运行功耗甚至低于满载状态下的RTX 5090显卡。这不仅为FL在IC产线中的部署奠定了坚实基础，也为构建下一代绿色半导体工厂（Green Fab）的低碳工艺流程提供了切实可行的解决方案。
未来，冯继成团队将持续深耕新型微纳加工方式的产业化落地，致力于攻克制约我国集成电路产业发展的”卡脖子”技术难题，为提升我国在高端芯片制造领域的自主创新能力注入新动能。并积极加固专利护城河的建设。
上海科技大学物质学院2024级博士研究生殷钰祥为本文第一作者，通讯作者为冯继成教授。本工作由上海科技大学与联合微电子中心合作完成，上海科技大学为第一完成单位。
