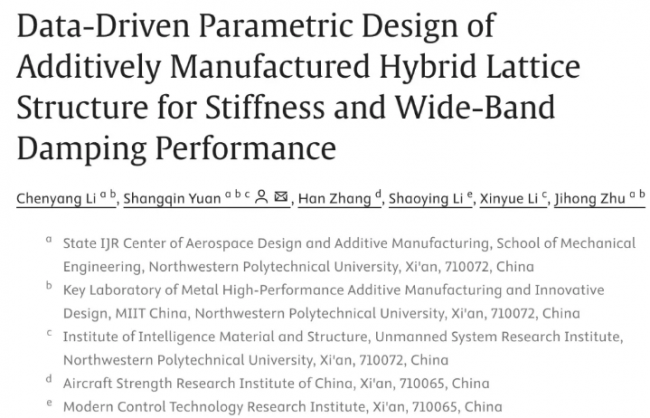

Chenyang Li, Shangqin Yuan, Han Zhang, Shaoying Li, Xinyue Li, Jihong Zhu. Data-Driven Parametric Design of Additively Manufactured Hybrid Lattice Structure for Stiffness and Wide-Band Damping Performance. Additive Manufacturing Frontiers,
Volume 4, Issue 2, 2025, 200221.
https://doi.org/10.1016/j.amf.2025.200221.
文章链接：
https://www.sciencedirect.com/science/article/pii/S2950431725000310
1 研究背景及目的
混杂点阵结构具有优异的综合力学性能，可实现在静动态耦合工况下的高承载效率，为航空航天轻量化构建设计提供了新范式。增材制造技术不仅能够制造这些高度空间可编程的结构，还大幅度释放了其设计自由度。然而，传统分析方法不足以准确反映点阵结构实际的振动阻尼机制，且受限于高昂的计算成本。
本研究设计了一种由柔性和刚性单胞组成的新型混杂点阵结构，基于小样本试验与数据驱动方法，建立一种宽频减振与高刚度承载驱动下的点阵参数化设计模型。该方法可以有效减少实验成本，计算时间，并且为面向宽频减振的复杂结构几何/性能调控提供有效技术方法。
“ 3D Science Valley 白皮书 图文解析
”
2 论文亮点
① 基于BP神经网络方法，建立了混杂点阵结构参数与其刚度、减振特性之间的映射关系模型，解决了传统理论方法难以解析的几何/减振特性匹配问题。
② 基于小样本试验方法，结合数据驱动与遗传算法，构建了面向目标刚度/减振特性的点阵参数化设计模型。
③ 通过试验验证了优化方法的有效性，通过小样本试验与响应面设计方法结合，回归分析达R=0.95，误差控制在5%以内。验证了数据驱动的参数化逆向设计在静动态载荷目标下的优越性。

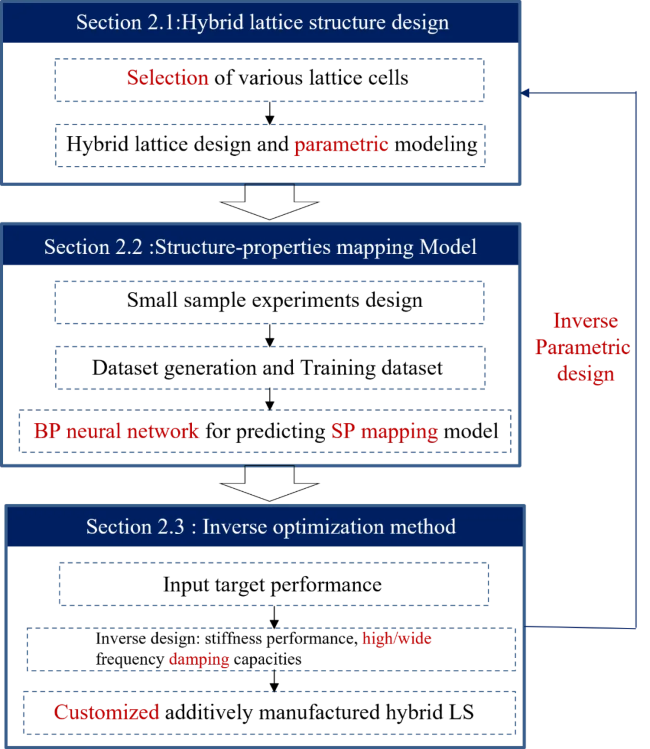

Fig. 1. Flowchart of data-driven parametric design method for customized hybrid lattice structure.
3 试验方法
本研究通过响应面法，对设计参数区间生成小样本样本点。对这些参数的样本点分别进行准静态试验和振动试验。准静态试验为压缩试验，将结构固定在上下压缩冲头中间，进行压缩加载，加载速度为1 mm/s。每组重复五组试验进行数据平均，得到样本点对应的力-位移曲线即可获得结构刚度。同时为了获得结构振动特性，进行随机振动试验，并提取0-2000Hz和1500-2000Hz的频域能量。

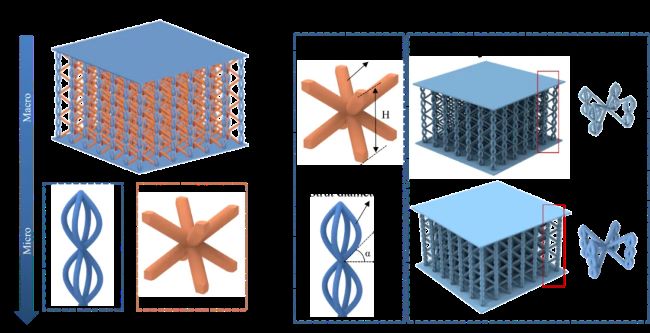

Fig. 2. Hybrid lattice structure and definition of designable parameters.

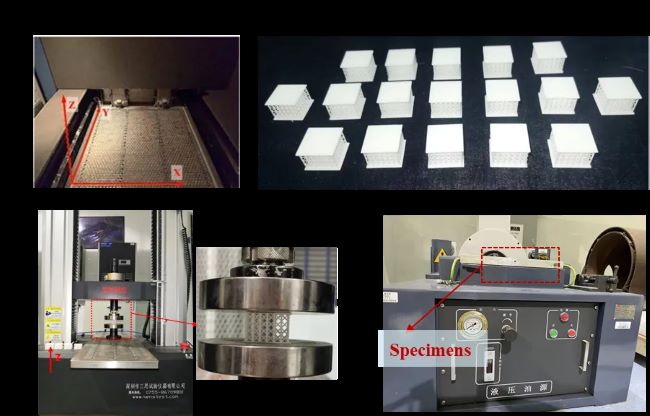

Fig. 3. Specimens and experimental setup: (a) Printing chamber; (b) Specimens fabricated via laser-based AM technology; (c) Quasi-static compression experiment; (d) Sweep frequency vibration experiment.
4 研究结果
通过算例应用对数据驱动的参数化设计方法进行验证，均方误差分析结果显示，当以刚度为优化目标时，模型经过5次迭代后收遗传算法敛（MSE=0.00020365），1500Hz-2000Hz和0-2000Hz频段能量为优化目标时，分别经过4次和2次迭代达到稳定（MSE=0.0031179/0.0046183）。回归分析表明，所有模型的预测值与实测值系数R超过0.998，验证了模型的高精度预测能力。
5 结论
本研究提出了一种基于数据驱动的混合晶格结构参数化设计方法，通过结合增材制造、机器学习和优化算法，实现了兼具高刚度和宽频减振性能的混合晶格结构设计。主要成果如下：
混合晶格结构设计：通过融合BCC（体心立方）点阵单元（高刚度）和双曲弹簧点阵单元（高阻尼），构建了具有可调几何参数的混合结构，克服了传统单点阵结构的性能局限。
数据驱动建模与优化：采用响应面法（RSM）设计小样本实验，获取结构参数与力学性能的映射关系。利用反向传播（BP）神经网络建立参数-性能预测模型，回归系数R达0.95以上，预测误差小于5%。结合遗传算法（GA）实现逆向优化，在宽频减振（0-2000 Hz）和刚度目标下获得最优参数组合，实验验证显示优化结构的高频振动能量降低至单一BCC结构的1/3。
实验验证与效果：通过准静态压缩和扫频振动实验证实，优化后的混杂点阵在保持高承载能力（峰值载荷达1200 N）的同时，显著抑制了高频振动（1500-2000 Hz频段加速度＜10 m/s²）。
该研究为复杂非线性结构的多目标优化提供了高效的数据驱动框架，未来可扩展至多物理场耦合设计和主动调控点阵结构开发。
6 前景与应用
基于数据驱动的参数化逆向设计方法，具有半物理半数据模型特征，可以有效解决难以用理论演绎的非线性力学/功能特性模型。后续可将该方法推广至面向不同功能不同混杂点阵结构的数据库中，形成更大的数据模型，未来还可以在以下方面进行拓展和发展：
工程减振与轻量化：在航空航天、精密装备等领域，可针对宽频振动抑制需求设计高性能减振结构，同时满足轻量化承载要求。适用于复杂载荷条件，如卫星支架、发动机舱隔振结构等，提高动态稳定性并延长服役寿命。
智能材料与结构拓展：结合4D打印技术，可通过调整混杂点阵拓扑参数实现可编程力学性能，为机器人柔性关节、自适应吸能结构等提供设计基础。引入功能梯度或多材料设计，进一步拓展超材料在冲击防护、声学隐身等领域的应用。
数据驱动设计平台开发：基于该方法可建立面向不同功能需求（如能量吸收、热管理）的混杂点阵结构数据库，通过大规模数据训练提升模型的泛化能力。
结合数字孪生技术：形成”设计-制造-验证”闭环优化系统，推动智能材料的高效开发与定制化生产。
该方法为复杂非线性力学问题的求解提供了新范式，未来可推广至多物理场耦合设计，具有广阔的工程化应用前景。
